V-SOL Rectificador Modular -48VDC de 3200W con Redundancia y Gestión Remota para OLTs Modulares MOD: VP4860-A1B1

V-SOL Rectificador Modular -48VDC de 3200W con Redundancia y Gestión Remota para OLTs Modulares MOD: VP4860-A1B1

Compartir

Características Generales

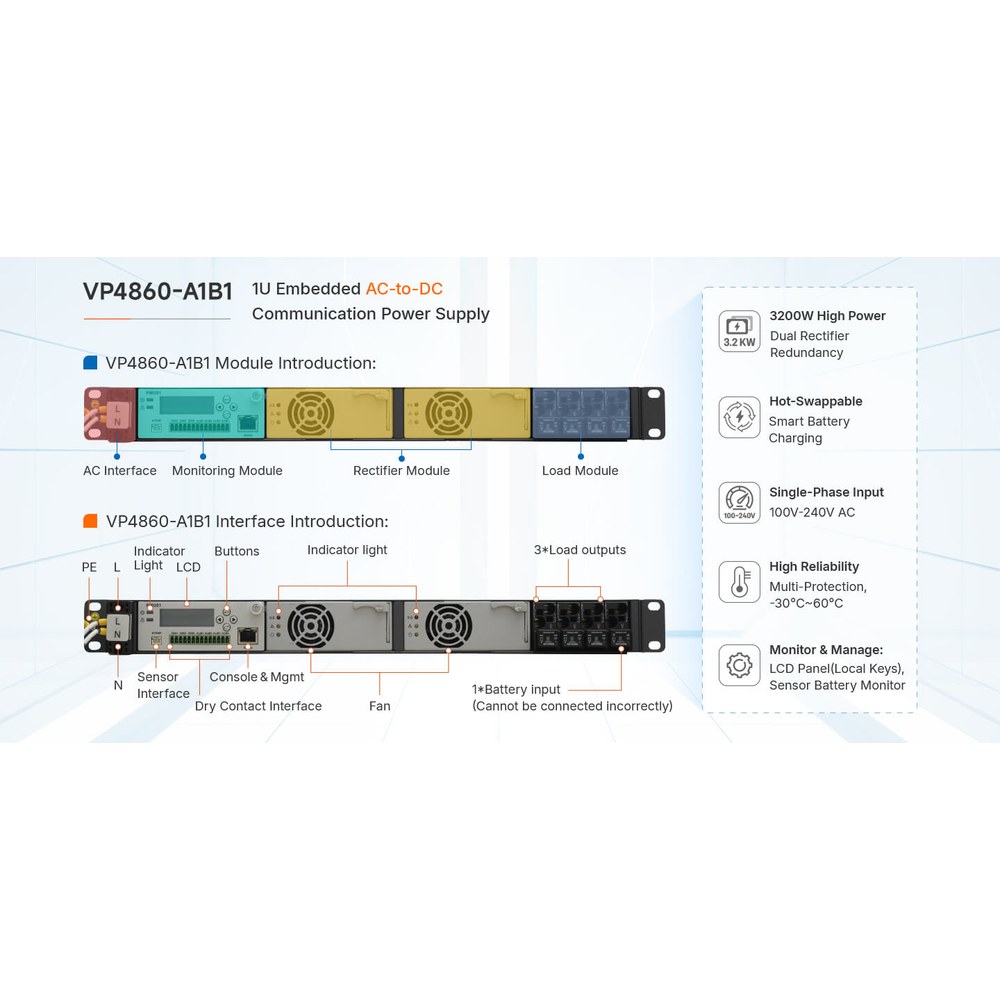

  • Tipo: Fuente de alimentación AC-DC embebida 1U para rack 19"
  • Entrada: Monofásica de amplio rango 100-240VAC (45-65Hz)
  • Potencia: 2000W por defecto, configurable hasta 3200W vía LCD
  • Redundancia: Doble módulo rectificador con hot swapping
  • Compartición de corriente: Diseño autónomo con balance de ±5%
  • Eficiencia: ≥95% a tensión nominal de entrada y plena carga
  • Salidas de carga: 3 salidas estándar + 1 entrada de batería
  • Monitorización: Módulo PMU01 con LCD, RS485 (northbound) y CAN (southbound)
  • Protecciones: Sobretemperatura, sobretensión E/S, subtensión, cortocircuito
  • Refrigeración: Aire forzado con ventiladores integrados
Desempeño Eléctrico
  • Tensión nominal de entrada: 100-240VAC (monofásica)
  • Tensión máxima de entrada: 300VAC
  • Rango de frecuencia: 45-65Hz
  • Corriente máxima de entrada: 30A
  • Eficiencia: ≥95% @ plena carga
  • Tensión nominal de salida: -53.5Vdc
  • Rango de tensión de salida: -42 a -58Vdc
  • Corriente máxima de salida: 50A @ 100-175VAC / 60A @ 176-240VAC
  • Potencia máxima de salida: 2000W (defecto) / 3200W (configurable)
  • Ripple de salida: <200mV
  • Tiempo de arranque: <10s
  • Balance de carga: ±5%
  • Interfaces de salida: 3 salidas de carga (interruptor 32A c/u) + 1 entrada de batería (interruptor 63A)

*Notas: De 100 a 175VAC opera con reducción de carga; de 176 a 240VAC a plena carga. La potencia de 3200W requiere cable de alimentación AC adecuado y configuración vía LCD.

Protección y Monitoreo
  • Protección sobretemperatura: Módulo rectificador a 75°C
  • Protección sobretensión de entrada: 300VAC
  • Protección subtensión de entrada: 80VAC
  • Protección sobretensión de salida: -59.5Vdc
  • Protección cortocircuito: Protección en módulo rectificador + interruptores termomagnéticos
  • Módulo de monitoreo: PMU01 (48Vdc nominal, 40-60Vdc rango)
  • Corriente estática PMU01: <80mA (bajo condiciones de batería desconectada)
  • Interfaz de sensor: 1 entrada para sensor de temperatura de batería (NTC 3950 10K)
  • Contactos secos: 3×DIN + 4×ALARM
  • Comunicación Southbound: CAN (comunicación con módulos rectificadores)
  • Comunicación Northbound: RS485 / Puerto de consola (actualización IAP y salida de información del sistema)
  • Pantalla LCD: 128×32 monocromática
  • Botones: 4 (Izquierda, Derecha, Confirmar/Arriba, Retroceder/Abajo)
  • Indicadores LED PMU01: Sistema (verde) y Alarma (rojo)
  • Indicadores LED módulo rectificador: Trabajo (verde), Advertencia (amarillo), Alarma (rojo)

*Notas: El LED rojo del módulo rectificador cubre fallos de EEPROM, alarmas de tensión E/S, sobretemperatura ambiente, sobre/subtemperatura PFC y DC-DC, fallo de comunicación CAN y desconexión por sobretensión AC. El LED rojo del panel de control cubre alarmas de sistema, batería, carga y externas.

Especificaciones Físicas y Ambientales
  • Formato: 1U para rack 19 pulgadas
  • Temperatura de operación: -30°C a 55°C
  • Plena carga: 30°C a 50°C (reducción de carga de 50°C a 55°C)
  • Temperatura de operación de pantalla: -20°C a 55°C
  • Temperatura de almacenamiento: -40°C a 70°C
  • Humedad de operación: 5-95% (sin condensación)
  • Altitud máxima: <2000 m (reducción de carga por encima de 2000 m)
  • Refrigeración: Aire forzado con ventiladores integrados
  • Módulos rectificadores: 2 ranuras (modelo SR4850M, entrada 90-300VAC, salida 42-58VDC)
  • Interfaz de gestión de módulos: CAN
Contenido del Paquete
  • Chasis VP4860-A1B1 completo con salidas de carga y entrada de batería
  • Panel de control PMU01 (requerido, incluido)
  • Mínimo 1 módulo rectificador SR4850M (incluido, ampliable a 2)
  • Interruptores termomagnéticos: 3×32A (carga) + 1×63A (batería)
Información de Pedido
  • VP4860-A1B1: Fuente de alimentación AC-DC embebida 1U (equipo completo)
  • SR4850M: Módulo rectificador de potencia (mín. 1, máx. 2, opcional adicional)
  • PMU01: Panel de control con LCD (requerido, incluido con el equipo)
