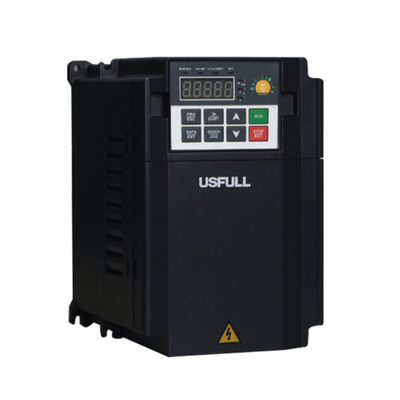

USFULL Inversor Solar - Variador de Frecuencia para Bombas de Agua AC de 4KW 220V: Solución Sostenible para Redes de Baja Tensión FU9000SI-004G-SS2
USFULL FU9000SI-2R2G-SS2
Auto Solar Pump Drive • Serie FU9000SI
Descripción del Sistema
El inversor de la serie FU9000SI es un variador de frecuencia avanzado diseñado específicamente para sistemas de bombeo solar. Permite la operación eficiente de motores asíncronos utilizando energía fotovoltaica, con la capacidad de realizar una conmutación inteligente entre la red de CA y la entrada de CC solar para garantizar un suministro constante de agua.
Especificaciones Nominales del Modelo
| Parámetro | Valor |
|---|---|
| Potencia Nominal | 2.2 kW |
| Corriente de Entrada Nominal | 24 A |
| Corriente de Salida Nominal | 14 A |
| Tensión de Entrada CA (1PH) | 220V (-15%) ∼ 240V (+10%) |
| Tensión de Salida CA (1PH/3PH) | 220V (-15%) ∼ 240V (+10%) |
Parámetros de Entrada Fotovoltaica (FV)
Condiciones de Operación
- Temperatura Ambiente: -10°C ∼ +50°C
- Humedad: RH ≤ 90% (Sin condensación)
- Altitud: Por debajo de 1000m (Reducción de 1% por cada 100m adicionales)
- Vibración: ≤ 5.8 m/s² (0.6g)
Funciones de Control Digital
- S1: Cambio forzado a red eléctrica
- S2: Alarma de agua llena (Contacto NA)
- S3: Alarma de agua vacía (Contacto NC)
- S4: Conmutación algorítmica monofásica/bifásica
Guía de Conexión y Cableado
Para asegurar la integridad del equipo, utilice los siguientes calibres recomendados:
Aviso de Seguridad: La instalación debe ser realizada por personal calificado. Es obligatorio conectar el terminal de tierra (PE) para protección. No abra la tapa del inversor hasta 10 minutos después de desconectar la alimentación para permitir la descarga de los condensadores. No es compatible con bombas de 2 capacitores. No es compatible con bombas monofasicas. La distancia entre el inversor y la bomba de agua no debe ser mayor a 50m.
⚠ Notas Importantes
- Dimensionamiento solar: Consultar con el departamento de Ingeniería para determinar la cantidad correcta de paneles solares necesarios para alimentar el variador.
- Soporte técnico: En caso de falla en el equipo, llamar al departamento de Ingeniería. NO enviar a revisión sin antes contactar — los equipos solo pueden ser revisados en sitio.
