SYSCOM TOWERS Pluma de Aluminio de 4 metros CED.40 para Instalación de Tramos STZ (Con Polea). MOD: SPLUMAP
Características Técnicas
- Material: Aluminio CED.40
- Longitud: 4 metros
- Diámetro del tubo: 1-1/2 pulgadas
- Compatibilidad: STZ30, STZ30G, STZ35, STZ35G, STZ45, STZ45G
- Componentes incluidos: Ganchos de descanso y polea de elevación
Especificaciones de Instalación

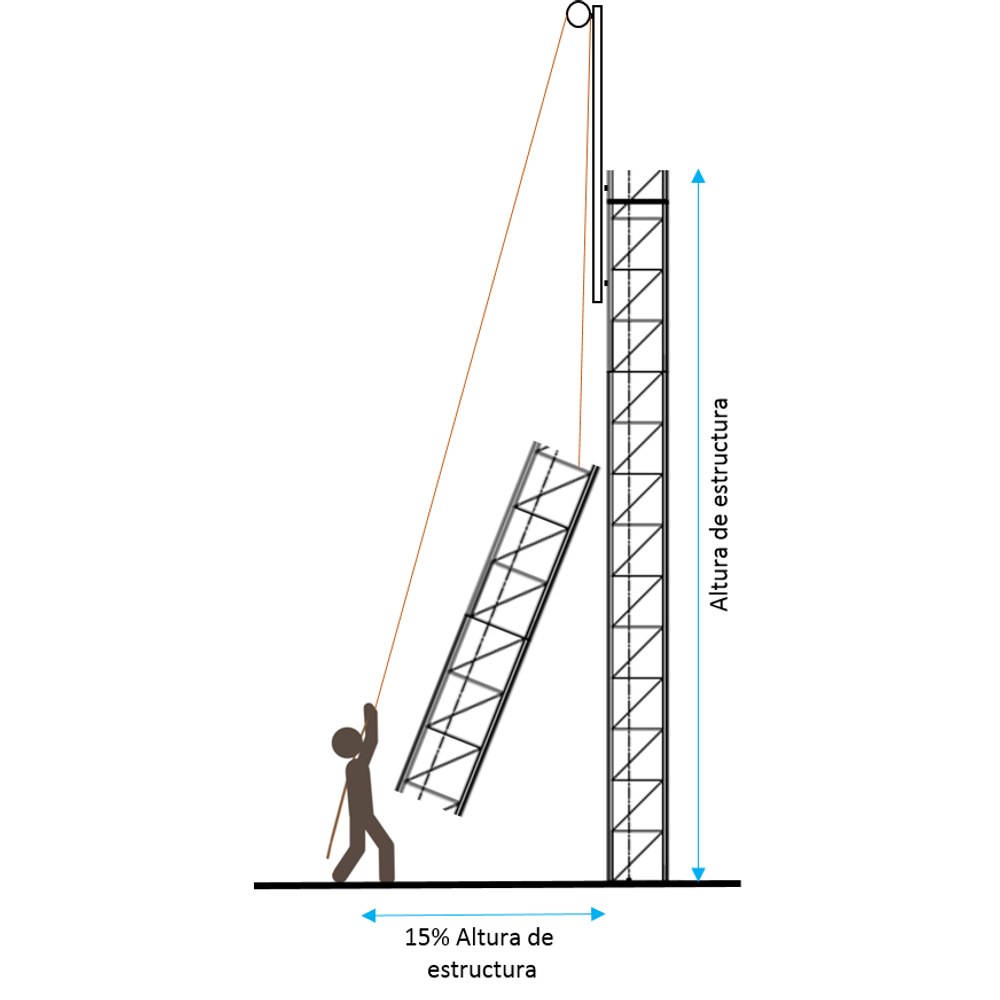

- Distancia máxima de jalado: 15% de la altura de la estructura
- Ejemplo: Para torre de 30m, máximo 4.5m de separación
- Advertencia: Distancia mayor a la recomendada puede dañar la pluma
- Requisito: Atornillar opresores antes de elevación
Notas de Aplicación
La pluma SPLUMAP está diseñada específicamente para la instalación de tramos STZ en condiciones de seguridad óptima. Su diseño en aluminio CED.40 ofrece resistencia mecánica adecuada para manejar los esfuerzos durante el proceso de elevación y montaje de estructuras.
La polea de elevación incorporada permite manejar cables de instalación con menor fricción, facilitando el posicionamiento de los tramos en altura. Los ganchos de descanso permiten un posicionamiento rápido y seguro durante el montaje.
Es fundamental respetar las distancias máximas de jalado recomendadas para prevenir daños estructurales a la pluma, mismos que no están cubiertos por garantía si se exceden los límites establecidos.
Recomendaciones de Seguridad
- Verificar integridad estructural antes de cada uso
- Realizar inspección visual de soldaduras y uniones
- No exceder las distancias máximas de jalado
- Utilizar siempre los ganchos de descanso durante el posicionamiento
- Mantener distancia segura durante operaciones de elevación
Dimensiones y Referencias
El diseño incluye secciones detalladas en planos con referencias técnicas:
- Plano: SPLUMA1-001
- Elaborado por: Departamento de Ingeniería SYSCOM
- Fecha: 30/07/19
- Unidad de medida: Milímetros (acotado)
Aplicaciones
La pluma SPLUMAP es ideal para instalaciones de tramos STZ en torres de telecomunicaciones, asegurando un montaje seguro y eficiente. Su diseño permite adaptarse a diferentes configuraciones estructurales manteniendo los estándares de seguridad requeridos en instalaciones elevadas.
