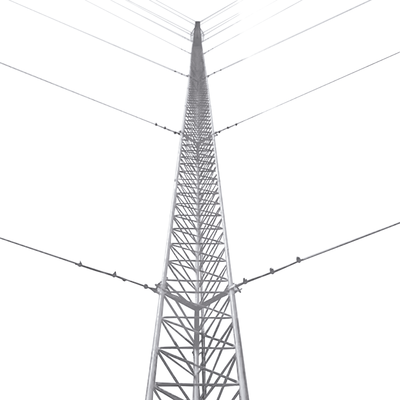

SYSCOM TOWERS Kit de Torre Arriostrada de Techo de 12 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida). MOD: KTZ-30G-012P
Características Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015
- Gran Elevación / Bajo costo
- 100% Inspección de Ensamble Tramo - Tramo
- Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
- Ideal para zonas costeras de alta humedad o áreas industriales
Características Físicas
- Carga Axial Máxima: 200 Kg
- Altura: 12 metros (4 tramos)
- Resistencia al viento: 200 km/hr
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
- Aplicación: Intemperie (Zonas Húmedas)
Incluye los siguientes componentes
No incluye cable de retenida. Se recomiendan 100 metros de retenida de 1/8' SRET-318-CAM o diámetros superiores.
No incluye Tensores. Se recomiendan 6 tensores de 1/2' x 6'. TEN1/2X6OGJ o TEN1/2X6OQJ.
Accesorios complementarios (No incluidos)
Sistema de Señalización/Iluminación (No incluido)
* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido)
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)
KLP-TZ12-PRO - ¡Todo incluido! Ideal para torres de 12 m con dipolo corona, cableado y electrodos con .
O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:
Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG SLY-287-GRN para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG SLY-291-GRN.
Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración SLY-346-BLK. Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.
Recomendaciones
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
