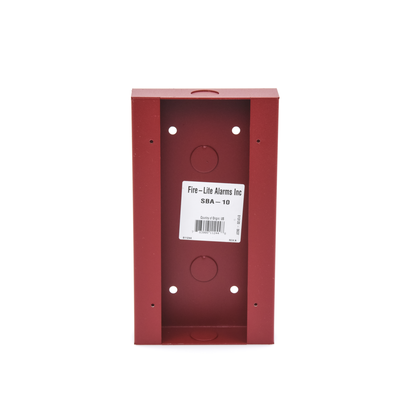

FIRE-LITE Caja de Montaje para Estación de Emergencia BG-12LRA y NBG-12LRA SBA-10
Características Generales
- Diseño de acción dual que requiere dos movimientos para activar la estación
- Incluye interfaz direccional para paneles de control de incendios Fire·Lite
- Permite al panel mostrar la ubicación exacta de la estación activada
- Permite inspección y ajuste de dirección sin generar condición de alarma
- LED bicolor visible a través del mango (parpadea en normal y rojo fijo en alarma)
- Mango con bloqueo en posición baja y visualización de 'ACTIVADO'
- Terminales de tornillo con cubierta para conexiones a bucle SLC (acepta hasta cable 12 AWG/3.25 mm²)
- Diseño ergonómico que cumple con ADAAG (5 lb. máximo de fuerza de activación)
- Texto en Braille en el mango de la estación
- Incluye anillo opcional de recorte (BG12TR)
Especificaciones Técnicas
- Peso de envío: 9.6 oz. (272.15 g)
- Voltaje operativo normal: 24 VDC
- Voltaje máximo bucle SLC: 28.0 VDC
- Corriente de espera SLC: 375 μA
- Corriente de alarma SLC: 5 mA
- Rango de temperatura: 32°F a 120°F (0°C a 49°C)
- Humedad relativa: 10% a 93% (sin condensación)
- Instalación: Interior en ubicación seca
Operación
La activación requiere presionar hacia adentro y luego jalar hacia abajo el mango, lo que lo bloquea en la posición baja/activada. Al activarse, aparece la palabra 'ACTIVADO' (en amarillo brillante) en la parte superior del mango, mientras que una porción del mango sobresale por la parte inferior de la estación. Para reiniciar, simplemente desbloquee la estación con la llave y abra la puerta. Esta acción reinicia el mango; al cerrar la puerta se reinicia automáticamente el interruptor.
Aplicación
Las estaciones manuales de alarma contra incendios deben ser no codificadas, con bloqueo de reinicio operado por llave para permitir su prueba, y diseñadas para que después de una operación de emergencia, no puedan restaurarse a su estado normal excepto mediante el uso de una llave. La estación activada debe condicionarse automáticamente para ser visualmente detectada como activada.
Normas y Certificaciones
Cumple con UL 38, Norma para Cajas de Señalización Accionadas Manualmente. Cumple con ADAAG Sección 4.1.3[13] para controles y mecanismos de operación. Verifica los requisitos de activación de 5 lb. máximo.
Información Adicional
FireLite® Alarms® es una marca registrada de Honeywell International Inc. Este documento no está destinado a ser utilizado para fines de instalación. Todas las especificaciones están sujetas a cambios sin previo aviso. Fabricado en EE.UU.
