FAAC Tablilla Para Barreras 620 y FAAC 640 2022715
$6,613.99
$10,476.28
Características principales
- Tablilla para barreras FAAC 620 y FAAC 640
- Cuenta con niveles de programación
- Diseñado para operación continua y fiable
- Optimizado para modelos especificados de barreras
- Incluye niveles avanzados de programación
- Fácil integración con sistema de barreras
- Tarjeta con un año de garantía contra defectos de fabricación
Modelos compatibles
- FAAC 620
- FAAC 640
- FAAC620RPD
- FAAC620STD
- 1046858
- 1046358
- 1046228
Conexiones destacadas
- Salida 1: Open-collector GND (programable)
- Salida 2: Open-collector GND (programable)
- Salida 3: Relé (programable)
- Detector de masas metálicas: Incorporado
- Acoplamiento rápido: Final de carrera apertura/cierre
- Conector Minidec: Para Decoder y RP
Requisitos de instalación
- Desconectar alimentación antes de cualquier intervención
- Interruptor magnetotérmico diferencial con umbral adecuado
- Separación de cables de alimentación y de mando
- Uso de vainas separadas o cable blindado
- Comprobación semestral del funcionamiento
- No modificar componentes del sistema de automatismo
Contenido del paquete
- 1 x Tablilla para barreras FAAC 620/640
- 1 x Manual de instrucciones
- 1 x Guía rápida de programación
Dimensiones
- Formato: Placa electrónica estándar
- Montaje: En bastidor de barrera
- Conexión: Bornes de tornillo y conectores rápidos
Notas importantes
- No instalar en ambientes explosivos
- No utilizar componentes no originales FAAC
- No permitir intervención de personal no calificado
- Mantener embalaje lejos de niños
- No modificar configuraciones no previstas en el manual
- Verificar funcionamiento de dispositivos de seguridad periódicamente
Advertencias para el instalador
- Antes de cualquier intervención, desconectar la alimentación eléctrica
- Colocar interruptor magnetotérmico diferencial con umbral adecuado
- Conectar a tierra las partes metálicas del cierre
- Verificar el estado de los dispositivos de seguridad
- Proporcionar información sobre funcionamiento manual en caso de emergencia
- Entregar al usuario el manual de advertencias
Aplicaciones típicas
- Control de acceso vehicular
- Sistemas de seguridad perimetral
- Automatización de barreras en estacionamientos
- Control de paso en instalaciones industriales
- Gestión de tráfico en zonas controladas
Contenido técnico adicional
- Detector de masas metálicas incorporado
- Pantalla de señalización y programación
- Diodos de control del estado de las entradas
- Selector de frecuencias LOOP 1 y LOOP 2
- Transformador de aislamiento TF1
- Fusibles de protección F1 y F2
- Pulsadores de programación 'F', '+' y '-'
Referencias normativas
- EN 12453: Seguridad de los automatismos para puertas peatonales y de garaje
- EN 12445: Dispositivos de protección para automatismos
- EN 12604: Seguridad de máquinas - Equipos eléctricos
- EN 12605: Seguridad de máquinas - Requisitos generales
Notas de mantenimiento
- Verificar semestralmente el funcionamiento del equipo
- Comprobar eficiencia de dispositivos de seguridad
- Revisar conexiones eléctricas periódicamente
- Mantener limpio el equipo de polvo y humedad
- Sustituir componentes solo con repuestos originales
Garantía y soporte
- 1 año de garantía contra defectos de fabricación
- Asistencia técnica especializada FAAC
- Soporte para configuraciones avanzadas
- Disponibilidad de repuestos originales
Componentes y conectores
- Conector J4: Acoplamiento Minidec, Decoder, Receptor RP/RP2
- Salidas programables: 4 salidas en total
- Detector de masas metálicas incorporado DL
- Selector de frecuencias DS1
- Conector J8: Condensador de arranque motor
Notas adicionales
- Para cualquier intervención, seguir estrictamente las instrucciones del manual
- No utilizar el producto en condiciones distintas a las especificadas
- No permitir la presencia de personas cerca del equipo durante su funcionamiento
- Mantener los mandos a distancia fuera del alcance de los niños
- El usuario no debe intentar reparar o modificar el producto
Especificaciones adicionales
- Sistema de gestión multifunción
- Tecnología BUS para integración de dispositivos
- Pantalla de señalización y programación
- Detector de masas metálicas incorporado
- Selector de frecuencias para espiras magnéticas
Conexión de dispositivos de seguridad
- Conexión fotocélulas de RELÉ y dispositivos de seguridad con contacto 'N.C.'
- Conexión fotocélulas BUS
- Protección contra fallos de seguridad
- Conexión de dispositivos de emergencia
- Sistema de detección de obstáculos
Configuraciones avanzadas
- Programación de lógica de pre-ajuste
- Configuración de parámetros de funcionamiento
- Ajuste de tiempos de operación
- Ajuste de sensibilidad de sensores
- Configuración de modo Master-Slave
Información de seguridad adicional
- El automatismo dispone de dispositivo de seguridad antiaplastamiento
- Los dispositivos de seguridad deben cumplir con la norma EN 12978
- Se recomienda instalar señalización luminosa (ej. FAACLIGHT)
- El paso solo es permitido cuando el automatismo está parado
- Los dispositivos de seguridad protegen áreas de peligro mecánico
Información de garantía
La garantía cubre defectos de fabricación por un periodo de 1 año desde la fecha de compra. No cubre daños por instalación incorrecta, uso indebido o componentes no originales FAAC.
Contenido del embalaje
- 1 x Tarjeta electrónica 624BLD
- 1 x Manual de instalación y programación
- 1 x Guía de programación rápida
- 1 x Etiqueta identificadora de componentes
Requisitos de instalación eléctrica
- Interruptor omnipolar con apertura de contactos ≥ 3 mm
- Interruptor magnetotérmico de 6 A con interrupción omnipolar
- Interruptor diferencial con umbral de 0,03 A
- Separación de circuitos de potencia y de mando
- Conexión a tierra obligatoria
Información de compatibilidad
- Compatible con sistemas de automatización FAAC estándar
- Integración con sensores y detectores FAAC
- Soporta dispositivos de seguridad estándar del mercado
- Adaptación a diferentes configuraciones de barrera
- Compatibilidad con módulos de comunicación BUS
Notas de programación
- 3 niveles de programación disponibles
- Modificación de pre-configuración de fábrica
- Configuración de lógica de pre-ajuste
- Ajuste de parámetros de detección de obstáculos
- Programación de salidas multifunción
Diagrama de conexiones
Para diagramas detallados y esquemas de conexión, referirse al manual de instalación incluido en el paquete o disponible en la página web de FAAC.
Notas de seguridad
- No realizar modificaciones no autorizadas
- No utilizar herramientas no adecuadas para la instalación
- Verificar compatibilidad con otros componentes del sistema
- No obstruir el acceso a los componentes electrónicos
- No utilizar líquidos de limpieza abrasivos
Notas de uso
- El producto debe usarse exclusivamente para el propósito indicado en el manual
- No utilizar el producto en ambientes con humedad excesiva
- No instalar en zonas con riesgo de exposición a sustancias químicas agresivas
- Mantener el equipo libre de polvo y suciedad
- Verificar periódicamente el estado de los componentes mecánicos
Información de almacenamiento
- Almacenar en lugar seco y fresco
- Proteger de la humedad y polvo
- Evitar exposición prolongada a la luz solar
- Mantener temperatura de almacenamiento entre -20°C y +55°C
- Evitar ambientes con condensación
Información adicional
Para información técnica detallada, esquemas eléctricos y configuraciones avanzadas, se recomienda consultar el manual completo de la tarjeta 624BLD proporcionado por FAAC.
Códigos de producto relacionados
- Código del producto: 2022715
- Referencia FAAC: 662244 BBLLDD
Declaración CE de conformidad
FAAC S.p.A., con domicilio en Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALIA, declara que el equipo electrónico 624BLD cumple con los requisitos esenciales de seguridad de las directivas CEE 2006/95/CE (Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética). El producto ha sido sometido a ensayos en configuración típica homogénea con productos FAAC S.p.A.

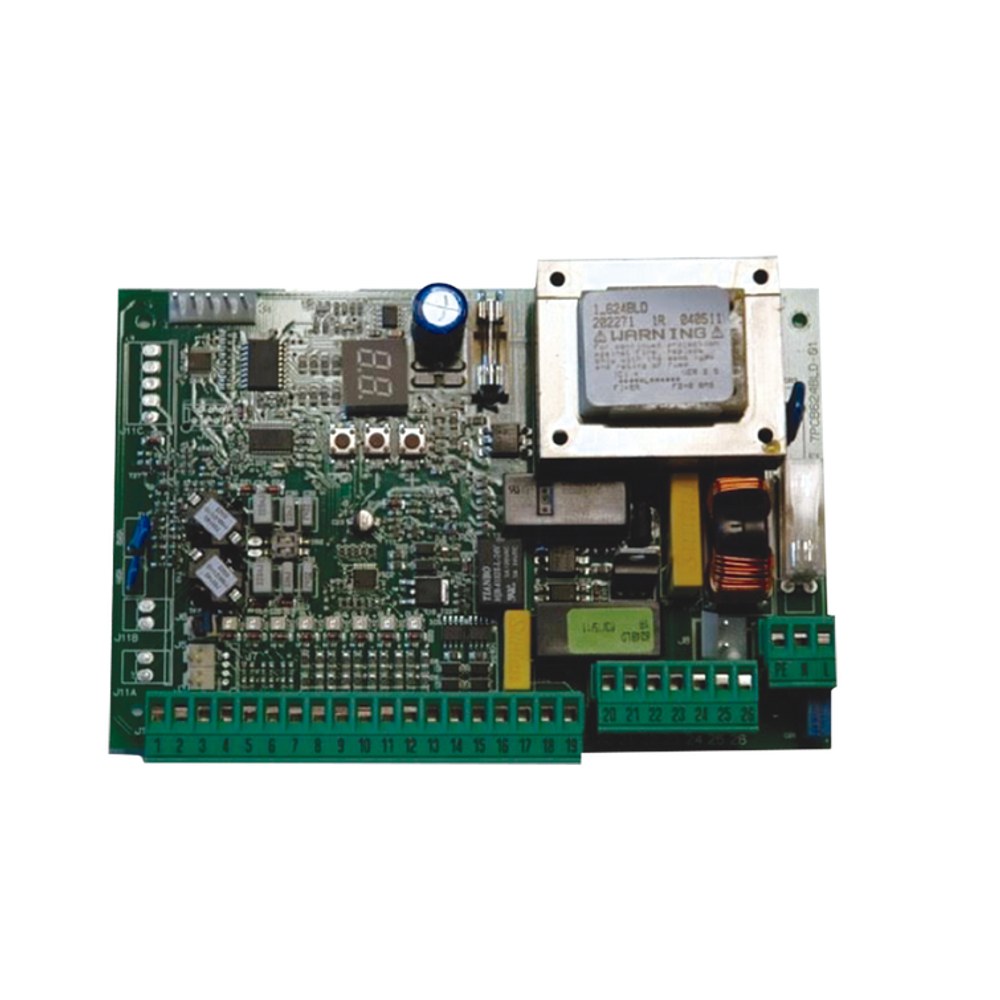

Imagen del producto
