Arduino Maker + Extensive Applications & Robotics

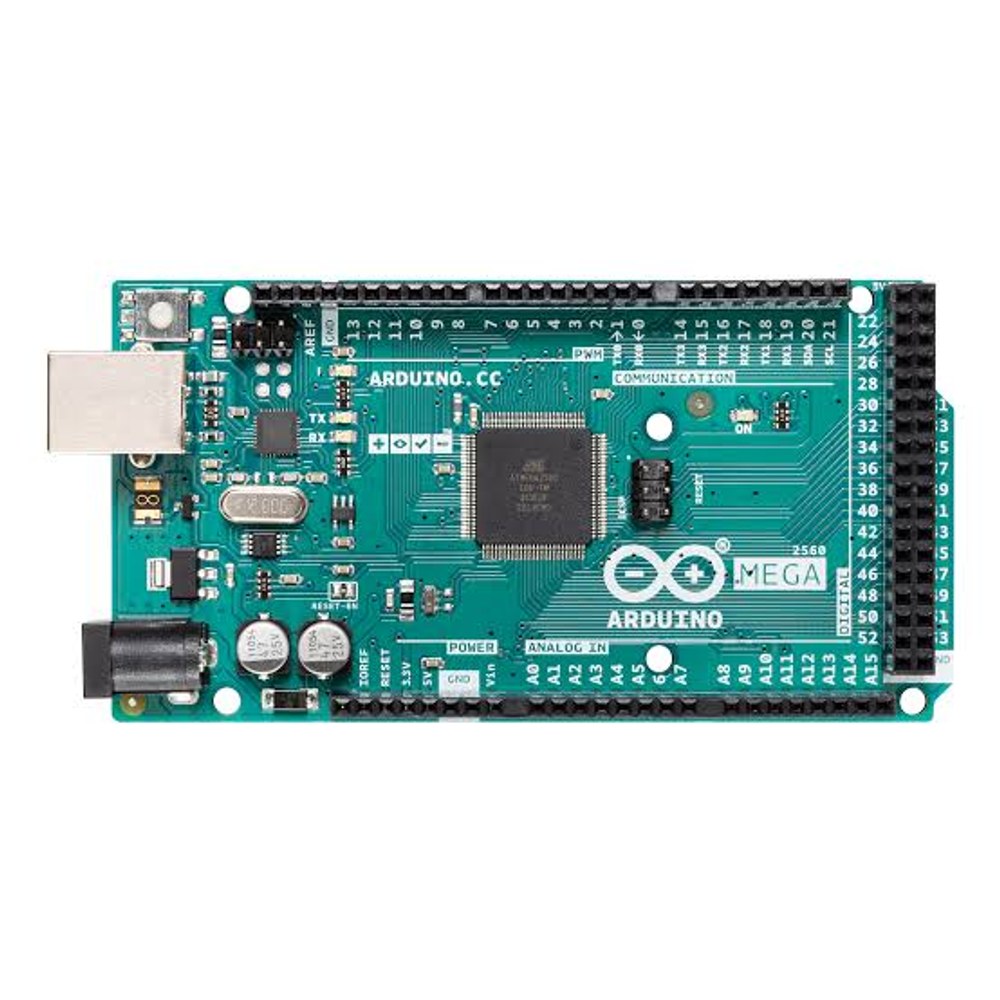

Arduino® Mega 2560 Rev3
La tarjeta de desarrollo de referencia mundial para proyectos a gran escala que demandan una capacidad masiva de Entradas/Salidas y procesamiento robusto. Equipada con el microcontrolador ATmega2560, es la opción preferida por profesionales y makers para el control de impresoras 3D complejas, sistemas avanzados de robótica y automatización industrial robusta.
✓ Procesador ATmega2560 a 16 MHz ✓ 54 Pines Digitales / 16 Entradas Analógicas ✓ 4 Puertos Seriales UART de Hardware independientes ✓ 15 Canales de Salida PWM NativosEspecificaciones Técnicas
Procesador Principal• Microcontrolador Microchip ATmega2560 de alta capacidad.
• Arquitectura robusta AVR RISC de 8 bits.
• Frecuencia de reloj operativa fijada a 16 MHz.
• Entrega un rendimiento de procesamiento de hasta 16 MIPS.
• Incorpora 32 registros de trabajo de propósito general de 8 bits.
• Real Time Counter (RTC) interno con oscilador independiente. | Distribución de Memorias• Memoria Flash masiva para almacenamiento de bocetos: 256 KB.
• Espacio reservado en Flash para el bootloader integrado: 8 KB.
• Memoria volátil interna SRAM de ejecución extendida: 8 KB.
• Evita la ralentización lúdica durante el manejo de arrays de datos.
• Memoria persistente no volátil de datos EEPROM interna: 4 KB.
• Resguardo blindado de parámetros críticos de calibración del sistema. | Entradas y Salidas Masivas• Ofrece un arreglo masivo de 54 pines digitales de Entrada/Salida.
• Todos los pines digitales utilizables como GPIO configurables.
• Incorpora un arreglo expandido de 16 canales de Entrada Analógica.
• Dispone de 15 canales independientes de salida analógica por hardware PWM.
• Cuatro canales PWM dedicados de 8 bits adicionales en el núcleo.
• Soportes de interrupción veloz por cambio de estado en pines GPIO. |
Comunicaciones de Hardware• 4 controladores de comunicación serial programables UART por hardware.
• Puertos serie UART mapeados nativos: TX0/RX0 hasta TX3/RX3.
• Habilita la comunicación multipunto simultánea sin emulación de software.
• Interfaz de bus de comunicación serial rápida SPI integrada.
• Líneas lógicas de comunicación I2C nativas: D20 (SDA) y D21 (SCL).
• Máxima flexibilidad de interconexión de sensores remotos en cascada. | Gestión Eléctrica Extendida• Alimentación dual flexible: Puerto USB o conector Jack DC externo.
• Rango de voltaje recomendado (DC Jack / pin VIN): 7 V a 12 V.
• Voltaje de entrada admisible mediante puerto USB: 4.8 V a 5.5 V.
• Regulador de voltaje lineal de alta corriente SPX1117M3 de 5V (750 mA).
• Segundo paso de regulación LP2985-33 para una línea estable de 3.3V (150 mA).
• Amplificador operacional LMV358LIST (160 mA) acoplado al bus de energía. | Etapa de Puente USB e Info• Coprocesador secundario ATmega16U2 encargado del puente USB-a-Serie.
• Cuenta con memoria Flash ISP de 16 kB y 512 bytes de SRAM / EEPROM.
• USART con modo maestro SPI dedicado y control de flujo por hardware.
• Seis modos avanzados de ahorro energético configurados en chip.
• Modos Idle, ADC Noise Reduction, Power-save, Power-down y Standby.
• Amplio rango de operación térmica: -40 °C hasta 85 °C de temperatura. |
Capacidades Expandidas de Hardware
E/S Masivas para Robótica Compleja• Rompe las limitaciones de conexionado físico de las tarjetas compactas tradicionales de desarrollo gracias a su amplio bloque de terminales.
• Sus 54 pines digitales permiten interconectar de forma directa decenas de sensores cinemáticos, módulos de relevadores y controladores de potencia.
• Total compatibilidad mecánica con shields de control de motores industriales para accionar múltiples actuadores simultáneamente. | Procesamiento Veloz de Algoritmos 3D• Diseñado específicamente para soportar el procesamiento ininterrumpido de las complejas matemáticas requeridas en la impresión 3D.
• Su memoria SRAM extendida de 8 KB y su Flash masiva de 256 KB permiten alojar firmas completas de firmware pesado como Marlin o Repetier.
• Permite realizar ajustes minuciosos en las variables físicas de la máquina en tiempo real a través del software Arduino IDE. | Infraestructura Multi-Serial de Hardware• Rompe los cuellos de botella lógicos al incorporar 4 puertos serie lógicos independientes direccionados directamente en el silicio.
• Habilita la telemetría simultánea con pantallas HMI inteligentes, lectores de tarjetas RFID, módulos GPS e interfaces inalámbricas de red.
• Integración fluida con expansores de comunicación como Wi-Fi® shields para habilitar arquitecturas de monitoreo remoto IoT. |
Tutoriales y Notas de Aplicación Oficiales
Guía Técnica de Hardware Mega 2560
Documentación técnica base y especificaciones completas para el inicio con la placa Mega 2560. Detalla la configuración inicial del entorno, mapas de registros de hardware oficiales y conexionado eléctrico mediante cable USB tipo B.
Ver Guía de Hardware →

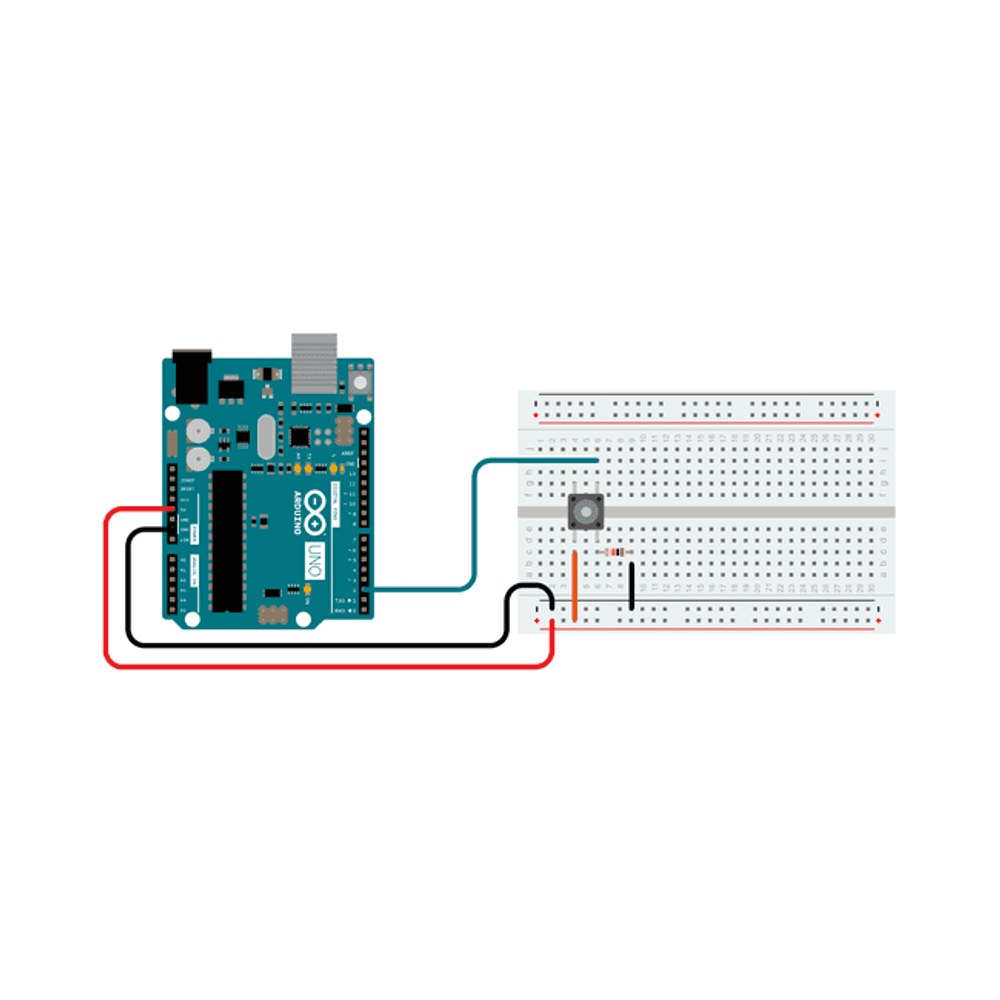

Lectura Digital en Serie de Alta Velocidad
Tip técnico base de instrumentación y lectura de periféricos distribuidos. Enseña a monitorear estados lógicos binarios abiertos/cerrados en los pines mecánicos y transmitir los estados de conmutación en tiempo real de forma segura.
Ver Guía de Lectura →
