Arduino® Opta® Digital Expansion SSR

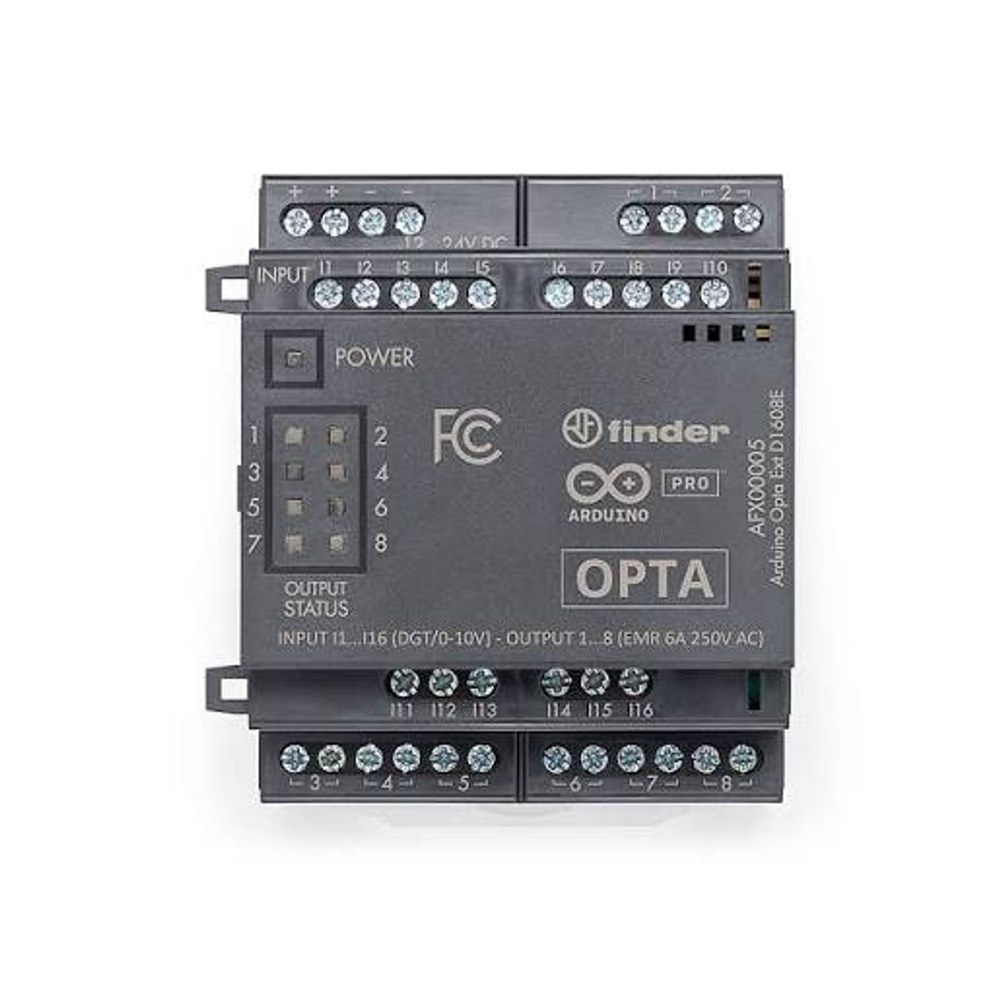

El módulo de expansión digital de estado sólido de grado industrial definitivo desarrollado en colaboración con Finder® para el micro PLC Arduino Opta®. Diseñado para aplicaciones de alta frecuencia de conmutación y libre de desgaste mecánico, este dispositivo expande su arquitectura mediante 16 entradas analógicas/digitales configurables y 8 salidas a relé estático SSR de respuesta ultra veloz.
✓ 16 Entradas Híbridas Programables (0-24V Digital / 0-10V Analógica) ✓ 8 Salidas a Relé de Estado Sólido Finder® (3A / 24VDC) ✓ Conmutación Ultra Rápida (Activación en 20 µs / Desactivación en 200 µs) ✓ Conexión en Cadena Daisy-Chain de Hasta 5 MódulosEspecificaciones Técnicas
Compatibilidad y Software• Diseñado específicamente para ampliar las capacidades del micro PLC Arduino Opta®.
• Soporte total en Arduino PLC IDE para programación nativa bajo el estándar IEC 61131-3.
• Permite programar flujos lógicos en Ladder, FBD, ST, SFC e IL.
• Compatibilidad total fuera de línea a través de Arduino Desktop IDE.
• Sincronización en la nube mediante el entorno Arduino Cloud Editor.
• Utiliza la arquitectura de la librería oficial Arduino_Opta_Blueprint. | Especificaciones de Entrada• 16 entradas híbridas configurables vía software como analógicas o digitales.
• Voltaje en modo digital: 0-24 V con frecuencia de muestreo de 300 Hz.
• Umbrales de lógica digital: VIL máx: 4 VDC y VIH mín: 5.9 VDC.
• Corriente de entrada digital: 4.12 mA a 24 V y 2.05 mA a 10 V.
• Voltaje analógico configurable por software: 0-10 V o 0-24 V.
• Impedancia de entrada fija de 5.85 kΩ con protección de sobretensión hasta 40 V. | Muestreo Analógico de Borde• Convertidor analógico a digital integrado con resolución nativa de 14 bits.
• Valor de bit menos significativo analógico (LSB): 1.733 mV.
• Precisión del muestreo de instrumentación: +/- 5%.
• Tasa de repetibilidad de lectura estable en canal analógico: +/- 2%.
• Ideal para la fusión de datos de sensores analógicos de bucle de voltaje.
• Terminales de entradas compartidas para optimizar el cableado en tablero. |
Salidas a Relé de Estado Sólido• 8 salidas a relés de estado sólido (SSR) tipo Normalmente Abierto (NO - SPST).
• Voltaje nominal de la etapa de conmutación estática: 24 VDC.
• Rango de voltaje de conmutación operativo continuo: 1.5 VDC a 30 VDC.
• Voltaje de bloqueo máximo absoluto soportado por el semiconductor: 33 VDC.
• Corriente máxima continua por relé: 3 A (corriente continua por terminal: 3 A).
• No incluye protección contra cortocircuito; requiere fusible externo obligatorio. | Rendimiento Estático de Conmutación• Corriente pico máxima admitida por el relé estático: 50 A (durante 10 ms).
• Carga nominal industrial bajo categoría de aplicación DC13: 36 W.
• Corriente mínima de conmutación: 1 mA; Corriente de fuga en estado OFF: 0.001 mA máx.
• Caída de voltaje máxima en estado activo ON-state: 0.4 V máx.
• Tiempos de respuesta ultra veloces: 0 a 1 en 0.02 ms; 1 a 0 en 0.2 ms.
• Vida útil eléctrica a carga nominal: superior a 10 millones de ciclos de conmutación. | Alimentación y Chasis Industrial• Voltaje de alimentación del sistema: 12-24 VDC (rango admisible: 10.2-27.6 VDC).
• Consumo de potencia del módulo de expansión sumamente bajo: máximo 3 W.
• Protecciones eléctricas activas contra inversión de polaridad y sobretensión (+20%).
• Puerto de comunicación auxiliar trasero dedicado para acople en cascada Daisy-chain.
• Grado de protección IP20 con grado de contaminación 2 (normativa IEC 61010).
• Chasis rígido para riel DIN operativo en temperaturas de -20 °C a 50 °C. |
Capacidades Avanzadas de Hardware
Conmutación Estática de Alta Velocidad Libre de Desgaste• Al integrar relés de estado sólido (SSR) fabricados por Finder®, el módulo elimina por completo los arcos eléctricos, rebotes mecánicos y desgastes por fricción física internos.
• Su velocidad de respuesta de activación de tan solo 0.02 ms (20 µs) multiplica el rendimiento frente a los relés tradicionales, permitiendo lazos de control síncronos de alta frecuencia.
• Provee una vida útil eléctrica virtualmente ilimitada que supera los 10 millones de ciclos de operación continua a carga nominal. | Flexibilidad Lógica de Entradas de 14 bits• Optimiza el espacio dentro del tablero eléctrico al unificar 16 bornes que pueden configurarse dinámicamente mediante software como lazos binarios digitales a 24V o canales analógicos.
• El convertidor analógico a digital de 14 bits lee variaciones de tensión con un paso micrométrico de 1.733 mV por LSB en rangos de 0-10V o 0-24V.
• Habilita la fusión de datos de instrumentación compleja (sensores de presión, caudal o temperatura) junto a entradas digitales tradicionales. | Escalabilidad Modular en Cadena Daisy-Chain• Su puerto de comunicación auxiliar lateral simplifica la adición de hardware mediante acoplamientos pasantes directos que prescinden del uso de puentes cableados externos.
• Permite enlazar en serie una cadena de hasta 5 módulos de expansión distribuidos por cada micro PLC Arduino Opta® principal de forma completamente transparente.
• Facilita expandir la infraestructura física de automatización de procesos hasta alcanzar un arreglo masivo de 96 entradas y 48 salidas lógicas controladas bajo un mismo bus. |
