KIDDE - F_FXNAC - Módulo Analógico NAC
Resumen
Para Paneles KIDDE
- FX-64, FX-1000
FX-NAC Analog NAC Module
Los módulos inteligentes de Kidde están diseñados para ofrecer funciones de alto rendimiento, excelente confiabilidad y calidad inmejorable. Desde el control de equipos auxiliares hasta la funcionalidad de señalización mejorada, estos productos añaden flexibilidad y potentes opciones a los sistemas inteligentes Kidde.
Diseñados expresamente para edificios pequeños, los módulos Kidde son dispositivos direccionables que se identifican de forma única en el sistema mediante interruptores giratorios familiares. Una vez registrados, comparten datos y actualizan la información de estado que determina cómo se comporta el sistema y cómo los dispositivos conectados interactúan entre sí.
Exclusivo de los módulos Kidde es la detección de fallas a tierra tan precisa que en realidad señala el módulo específico donde se produjo el problema de cableado. Esto ahorra horas de resolución de problemas y rastreo de cables. ¡Y sólo Kidde ofrece esta importante característica!
La familia Kidde de módulos inteligentes también ofrece a contratistas e instaladores una configuración e instalación sencillas, al tiempo que ofrece opciones que aprovechan al máximo el procesamiento inteligente de alarmas contra incendios. Con un microprocesador en cada dispositivo, la inteligencia se distribuye por todo el sistema para que las decisiones de comando se tomen instantáneamente en el módulo individual, en lugar de crear cuellos de botella en el panel de control.
Esto no solo acelera el procesamiento de eventos, sino que también crea un sistema más robusto y confiable; de hecho, tan robusto que cuando se actualiza de un panel convencional a un sistema inteligente Kidde, generalmente se puede usar el cableado existente, ¡no se requieren cables trenzados ni blindados!
Características
- Conecta un circuito de salida supervisado a un elevador de señal
- El módulo proporciona un LED bicolor que muestra su estado.
- Dirección del módulo
Direccionamiento del dispositivo
Utilice un destornillador para ajustar los dos interruptores giratorios en la parte frontal del módulo. Configure el interruptor giratorio TENS (0 a 12) para el dígito de las decenas y el interruptor giratorio UNOS para el dígito 0 al 9.
Ejemplo: dirección del dispositivo 21, ajuste el interruptor giratorio TENS en 2 y ajuste el interruptor giratorio ONES en 1.
Consulte la tabla de especificaciones para conocer los números de dirección disponibles.
Instalación
Monte en una caja de 2 conexiones cuadrada norteamericana de 4 pulgadas x 2-1/2 pulgadas (64 mm) de profundidad o en una caja cuadrada estándar de 4 pulgadas y 1-1/2 pulgadas (38 mm) de profundidad.

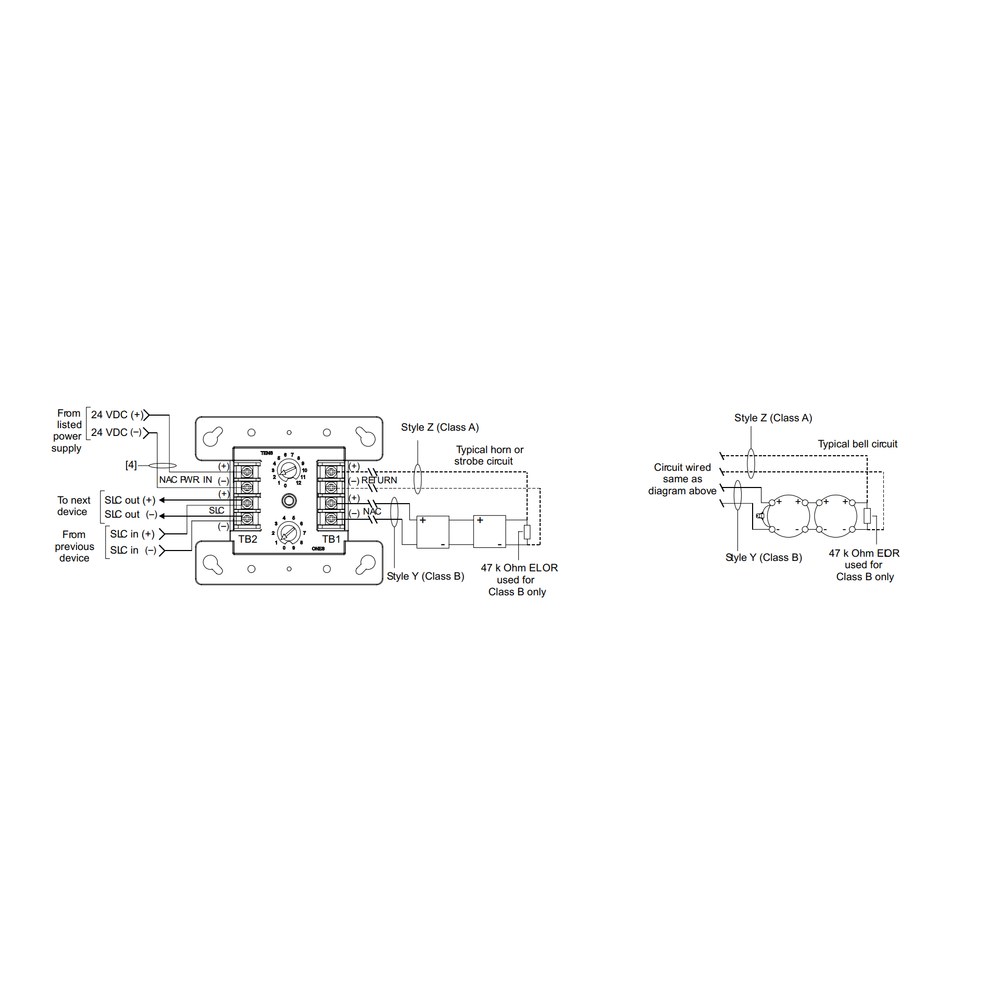

Cableado
El FX-NAC conecta un circuito de salida supervisado a un elevador de señal. El cableado de salida se monitorea para detectar circuitos abiertos y cortocircuitos. Un cortocircuito hace que el módulo inhiba la activación del circuito de señal visual/audible para que el elevador no esté conectado a la falla del cableado. Tras el comando del panel de control, el módulo conecta el circuito de salida a la entrada del elevador. El circuito de salida energiza un elevador para operar señales visuales y audibles polarizadas. El módulo se puede utilizar para la conexión de un circuito de dispositivo de notificación de salida (NAC) Clase A o Clase B (con EOL).
El FX-NAC está configurado para funcionar como un tipo de dispositivo Genesis Audible/Visual/Silencio de fábrica. También se puede configurar para otros tipos de dispositivos a través de la programación del panel frontal o la utilidad de configuración. Consulte el manual de referencia técnica del panel de control correspondiente para obtener una lista de los tipos de dispositivos disponibles.
Genesis Audible/Visual/Silence: Se utiliza con bocinas y luces estroboscópicas Genesis y Enhanced Integrity. Las señales mantienen la sincronización según UL 1971. Para los dispositivos Genesis, esta configuración permite silenciar las bocinas conectadas mientras las luces estroboscópicas en el mismo circuito de dos cables continúan parpadeando hasta que se reinicia el panel.
Especificaciones
Voltaje de la línea de comunicación: Máximo 20 V pico a pico
Corriente:
- en espera: 350 μA
- activada: 200 μA
Impedancia de falla a tierra: 10 k ohmios
Entorno operativo:
- Temperatura: 32 a 120 °F (0 a 49 °C)
- Humedad: 0 a 93 % HR, sin condensación a 90 ° F (32°C)
Clasificaciones de salida:
- Corriente del circuito: 24 VCC a 2 A máx.
- Valor de resistencia EOL: 47 kΩ Listado por UL
Rango de temperatura de almacenamiento: –4 a 140 °F (–20 a 60 °C)
Cajas eléctricas compatibles:
- Norteamérica 4 pulgadas cuadradas x 2-1/2 pulgadas (64 mm) de profundidad
- Caja de 2 salidas Estándar 4 pulgadas cuadradas caja 1-1/2 pulg. (38 mm) de profundidad
Tamaño del cable: 12, 14, 16 o 18 AWG (2,5, 1,5, 1,0 o 0,75 mm cuadrados) (Se prefieren los tamaños 16 y 18 AWG)
Dirección del dispositivo ( se requiere una dirección):
- 01 a 64 (panel de control de 64 puntos)
- 01 a 127 (panel de control de 1000 puntos)
