Teclado remoto FPE-8000-FMR
TECLADO COMPATIBLE CON PANEL AVENAR 2000
Descripción inicial
El teclado remoto permite el uso descentralizado de un sistema de seguridad contra incendios. El diseño
de la interfaz gráfica de usuario es idéntico al de las centrales de incendios. Una pantalla en color muestra
todos los mensajes. La pantalla táctil sirve para usar una central específica o todo el sistema. La interfaz de
fácil manejo se adapta a distintas situaciones. Esto permite un correcto funcionamiento, que resulta claro,
sencillo, orientado e intuitivo.
Los paneles y los teclados de la serie AVENAR y de la serie FPA-5000 (MPC-xxxx-B y MPC-xxxx-C) se pueden
combinar en una red de centrales mediante interfaces Ethernet y de bus CAN. En combinación con un AVENAR panel 8000, el teclado se puede usar como controlador de central redundante. En este caso, no se puede usar como
teclado remoto. Es posible suministrar alimentación desde la central o desde una fuente de alimentación externa.
La carcasa del teclado remoto está diseñada para su instalación correcta y limpia en ubicaciones muy visibles. Permite la instalación inclinada y el montaje superficial o empotrado sin necesidad de marcos adicionales para la instalación.
Características y Especificaciones
Indicación de alarma
Todos los mensajes se muestran en la pantalla en colores vivos. Los mensajes visualizados contienen la información siguiente: • Tipo de mensaje • Tipo del elemento activador • Descripción de la ubicación exacta del elemento activador • Zona lógica y subdirección del elemento activador 18 LED con iconos proporcionan información continua sobre el estado de funcionamiento del panel o del sistema. Un LED con el icono rojo muestra una alarma. Un LED con el icono amarillo parpadeante muestra un fallo. Un LED con el icono amarillo fijo indica una función desactivada. Un LED con el icono verde muestra un funcionamiento correcto. Dos LED de estado, uno rojo y uno amarillo, son programables. El rojo muestra una alarma autodefinida. El amarillo muestra un fallo o una desactivación autodefinidos. Existen módulos de anuncio adicionales, cada uno de ellos con 16 LED rojos y 16 LED amarillos para indicar más alarmas, fallos o desactivaciones autodefinidos. Funcionamiento y procesamiento de mensajes Para hacer funcionar el panel, se coloca un panel táctil de 8 pulgadas encima de la pantalla como medio de entrada. Hay 6 botones con funciones fijas y 3 teclas de función programables. Ejemplos de asignación de las teclas de función: • Poner el controlador de central en modo de día; poner el controlador de central en modo noche • Activar puntos o salidas de detección; desactivar puntos o salidas de detección • Ajustar la sensibilidad estándar de los sensores; ajustar la sensibilidad alternativa de los sensores Cada tecla de función tiene un indicador de estado virtual. Un operador con derechos de usuario suficientes puede usar las teclas de función en cualquier momento.
Descripción general de zonas de evacuación y salidas

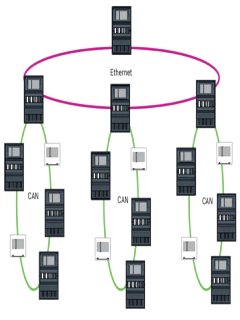

El operador puede obtener una visión general de cada zona de evacuación y cada salida conectada a equipos de protección antiincendios en cualquier momento. Cada zona y cada salida están marcadas con una etiqueta de texto programable y un color que indica claramente su estado: verde indica estado inactivo, con alimentación disponible; rojo muestra una activación durante una condición de alarma de incendio; y fucsia indica una activación sin condición de alarma de incendio. El color amarillo indica un fallo o un estado desactivado. Un operador con derechos suficientes puede iniciar la evacuación en zonas seleccionadas y activar las salidas conectadas con equipos de protección antiincendios mediante la interfaz de usuario. Redes Es posible combinar hasta 32 controladores de centrales, teclados remotos y servidores OPC para formar una red. Los paneles y los teclados muestran todos los mensajes y también se puede formar un grupo de paneles y teclados. Dentro de un grupo, solo se muestran los mensajes de ese grupo. Es posible utilizar distintas topologías de red de alarma de incendio:
• Lazo CAN
• Bucle Ethernet
• Doble bucle Ethernet/CAN
• Bucle CAN con segmentos Ethernet
• Troncal Ethernet con subbucles (Ethernet/CAN)
Idiomas
El operador puede cambiar el idioma de la interfaz de usuario. En el envío se suministra una guía rápida del usuario impresa en cada idioma. Se incluyen los idiomas siguientes: alemán, búlgaro, checo, croata, danés, eslovaco, español, estonio, francés, griego, holandés, húngaro, inglés, italiano, letón, lituano, polaco, portugués, rumano, ruso, serbio, sueco y turco.
Gestión de operadores
El sistema admite hasta 200 operadores registrados distintos. Se permite iniciar sesión con un ID de usuario y un código PIN de 8 dígitos. Existen cuatro niveles de autorización distintos. En función del nivel de autorización, el operador puede llevar a cabo ciertas funciones, conforme a EN54-2.
Fuente de alimentación
Es posible suministrar alimentación desde una central de incendio o con una fuente de alimentación externa FPP-5000 (F.01U.511.307). Para las aplicaciones que requieren integridad funcional, se dispone de una entrada de fuente de alimentación redundante. Cuando falle la fuente de alimentación primaria, la fuente de alimentación redundante puede asumir el control.
Uso como controlador de central redundante
En combinación con AVENAR panel 8000, con licencia estándar o premium, es posible usar un AVENAR keypad 8000 como controlador de central redundante. En caso de que se utilice como controlador de central redundante, es necesario instalar el teclado junto a la central. Utilice el cable FPE-8000-CRK (F.01U.349.392) para conectar al carril de la central. Durante el funcionamiento normal, la interfaz de usuario está desactivada hasta que falla el controlador principal.
Interfaces
El teclado remoto dispone de:
• 2 módulos CAN (CAN1/CAN2) para funcionamiento en red
• 1 conector de carril (solo para redundancia)
• 4 módulos Ethernet (1/2/3/4) para funcionamiento en red, uso recomendado: – 1 y 2 (azul): red de centrales – 3 (verde): sistema de gestión de edificios, panel jerárquico – 4 (rojo): Remote Services • 2 entradas de señal (IN1/IN2)
• 1 módulo USB host para la configuración mediante FSP-5000-RPS
• 1 módulo de tarjeta de memoria
• 2 conectores de fuente de alimentación (DC1/DC2)
Según se estipula en EN 54-2, los paneles con más de 512 detectores y pulsadores manuales deben estar equipados con un controlador de central redundante. En combinación con un AVENAR panel 8000, se puede usar un AVENAR keypad 8000 como controlador de central redundante. El software de programación FSP-5000-RPS permite la adaptación a requisitos específicos de cada proyecto y país. El software de programación y la documentación asociada están disponibles en www.boschsecurity.com para los usuarios con derechos de acceso. La ayuda en línea de FSP-5000- RPS también contiene información sobre el software de programación.
