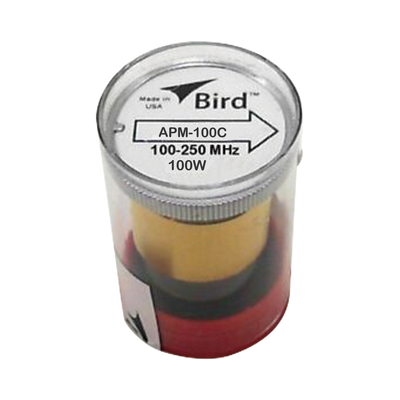

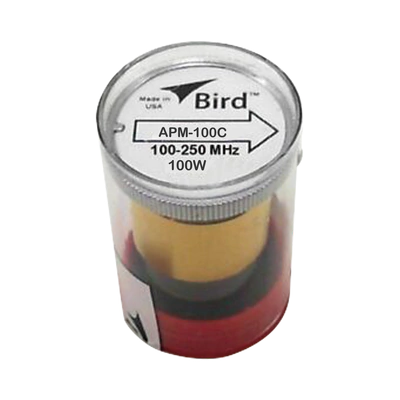

BIRD TECHNOLOGIES Elemento para Wattmetro APM-16, 100-250 MHz, 100 Watt. APM-100C
Wattmetro Medidor de Potencia de Lectura Promedio para Comunicación Digital.El medidor de potencia APM-16de lecturapromedio está diseñado para mantenerse al día con la creciente complejidad de los sistemas de comunicación digital.El modelo 43 de BIRD y la mayoría de los demás Wáttmetros disponibles hoy en día fueron diseñados para medir potencia de amplitud constante y formas de onda sinusoidales.Los modernos sistemas de comunicación inalámbrica pueden utilizar una variedad de técnicas digitales para combinar muchos canales de datos de voz en una señal de RF compuesta y compleja.La medición de tales señales con un Wáttmetro convencional puede producir errores inaceptables.El APM-16 utiliza circuitería activa para ofrecer una precisión de ± 5% para las tecnologías de acceso múltiple, tales como CDMA, TDMA, FDMA y otros sistemas de comunicación codificados digitalmente.
Diseñado especialmente para mediciones de potencia de RF en PCS, celulares, ESMR, paginación y sistemas de comunicación similares.
Igualmente eficaz para medir la potencia de RF en sistemas analógicos convencionales.
Utiliza elementos ensamblablesde la serie APM (No Incluidos) para cubrir una amplia gama de frecuencias y niveles de potencia.
Operación sencilla de estilo Thruline® para lecturas inmediatas de potencia directa o reflejada.
Conectores intercambiables de QC para una conexión rápida.
Caracteristicas
Modelo del Artículo: APM-16.
Descripción del Artículo: Medidir de Potencia de Lectura Promedio.
Rango de Potencia: 1 W - 1000 W
Rango de Frecuencia: 2 MHz - 2.3 GHz.
VSWR de Inserción: Con conector N 1.05 max. a 1000 MHz.
Exactitud: 10ºC a 35ºC +/- 4% de lectura,+/- 1% a escala completa.
-20ºC a 50ºC +/- 6% de lectura,+/- 2% a escala completa.
De Pico a Relación Promedio: Al exceder 10 dB.
Ajuste de Tiempo: < 1 segundo.
Conectores: Tipo QC (Quick Change) "Cambio Rápido" (Normalmente N Hembra).
Humedad: 95% +/- 5% máx. (sin condensación).
Batería: Interna de 9 Volt.
Temperatura de Operación: -20 a 50ºC.
Temperatura de Almacenamiento: -25 a 65ºC (-13 a 149ºF).
Escalas de Medición:Escala lineal montada en tope con escalas expandidas de 25, 50 y 100 para lecturas de escala completa de 1 a 1000 W. La escala reflejada incluye 5% fuera de escala.
Dimensiones (H x W x D): 6-7/8" x 5-1/8" x 3-5/8" (175 x 130 x 92 mm).
Peso: 3 lbs. (1.4 kg).
Elementos para APM-16
Número del Modelo
Rango de Frequencia (MHz)
Potencia
APM-5H
2-30
5 W
APM-10H
2-30
10 W
APM-100H
2-30
100 W
APM-250H
2-30
250 W
APM-500H
2-30
500 W
APM-1000H
2-30
1000 W
APM-5A
25-60
5 W
APM-10A
25-60
10 W
APM-100A
25-60
100 W
APM-250A
25-60
250 W
APM-1B
50-125
1 W
APM-2.5B
50-125
2.5 W
APM-5B
50-125
5 W
APM-10B
50-125
10 W
APM-25B
50-125
25 W
APM-100B
50-125
100 W
APM-250B
50-125
250 W
APM-500B
50-125
500 W
APM-1000B
50-125
1000 W
APM-1C
100-250
1 W
APM-5C
100-250
5 W
APM-10C
100-250
10 W
APM-25C
100-250
25 W
APM-50C
100-250
50 W
APM-100C
100-250
100 W
APM-250C
100-250
250 W
APM-500C
100-250
500 W
APM-1000C
100-250
1000 W
APM-2.5D
200-500
2.5 W
APM-5D
200-500
5 W
APM-10D
200-500
10 W
APM-25D
200-500
25 W
APM-50D
200-500
50 W
APM-100D
200-500
100 W
APM-250D
200-500
250 W
APM-500D
200-500
500 W
APM-1E-400
400-800
1 W
APM-2.5E-400
400-800
2.5 W
APM-5E-400
400-800
5 W
APM-10E-400
400-800
10 W
APM-25E-400
400-800
25 W
APM-50E-400
400-800
50 W
APM-100E-400
400-800
100 W
APM-250E-400
400-800
250 W
APM-500E-400
400-800
500 W
APM-1000E-400
400-800
1000 W
APM-1E-800
800-960
1 W
APM-2.5E-800
800-960
2.5 W
APM-5E-800
800-960
5 W
