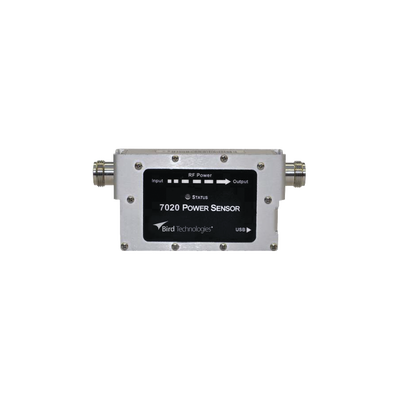

BIRD TECHNOLOGIES Sensor Medidor de Potencia Virtual (VPM) por USB en PC para 25-1000 MHz. 7020-1-0303-01
Sensor Medidor de Potencia Virtual (VPM) por USB en PC para 25-1000 MHz.
La serie de sensores 7020 (Basic Power Sensor ) determinan e indican la Potencia media real directa y reflejada así como el VSWR, en un amplio rango de frecuencia; de 25 MHz a 1.0 GHz ó 350 MHz a 4.0 GHz, es una solución económica y “Plug and Play” para sus necesidades de medición de potencia.
Nunca requiere calibración de campo, solo a fábrica una vez al año y es trazable al Instituto Nacional de Estándares y Tecnología (NIST).
Mediciones realizadas: Potencia de salida y reflejada
Cálculos realizados: VSWR y Potencia Promedio Verdadera.
Accesorios Estándar (Incluidos):
5A2653-6L2Cable USB SeaLATCH.
VPM3Medidor de potencia virtual.
920-7020SManual de instrucciones (sensor).
920-VPM2Manual de instrucciones (VPM2).
Aplicaciones:
Los WPS miden: Celular Análogo, Celular Digital, 3G, 4G, Tetra, APCO / P25, Trunking, CDMA, TDMA, WCDMA, GSM, Transporte, Militar Táctico, Radar, Aviónica, Marine, LMR, Radiofusión Análoga, Transmisión Digital, GSM, GPRS, EDGE, UMTS, HSDPA, Bluetooth, Incendio, GPS, NPSPAC, Megafonía, Proyecto 25, Seguridad pública, Telemática, Utilidades, WIMAX y WLAN.
Especificaciones:
Rango de frecuencia:
7020-1-030301: 25 MHz - 1.0 GHz
7020-1-010101: 350 MHz - 4.0 GHz
Rango de medición de potencia
7020-1-030301: 0.5 W a 500 W
7020-1-010101: 0.15 W a 150 W
Exactitud en Medición: +/- (4% de lectura + 0.05 W) (por encima de 35ºC o debajo de 15ºC, agregar 3%).
Potencia mínima Directa para medición de Reflejada: 5.0 W
Relación pico / promedio (máx.): 12 dB.
Pérdida por inserción (máx.): 0.1 dB
Inserción VSWR: 1.10 máx.
Impedancia, Nominal: 50 Ohm.
Tiempo de respuesta: 100 ms.
Rango de VSWR: 1.15 a 99.9
Valor de PIM: -130 dBc @ 460 MHz
Conector de RF: N hembra.
Directividad (min.): 28 dB.
Intervalo de Calibración Recomendado: Anualmente.
Fuente de alimentación: 5Vdc (35 mA) desde puerto USB.
Interfaz: Protocolo USB 2.0, conector USB Tipo 'B' con "SeaLATCH"
Registro de datos: Software VPM3
Dimensiones: 122 x 66 x 32 mm (4.8 "x 2.6" x 1.3").
Peso, nominal: 0.45 kg (1.0 lbs.).
Compatible con:
Analizador de sitiosSeries SA-XT
Medidor de Potencia VirtualVPM3
Medidor de Potencia Digital5000-XT
Aplicación de AndroidBird RF Meter
*Pregunte por tiempo de Entrega.
