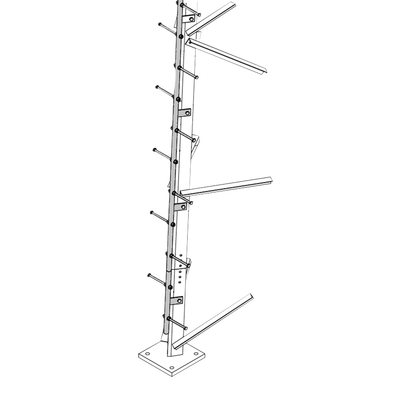

Trylon Escalerilla Tipo Perno para Torre TRY-ST-140-S310 MOD: TRY-ST-140-S310-LAD
El SuperTitan KD es una torre modular que se puede elevar hasta 190 pies de altura. Este sistema modular se puede configurar para crear diferentes tipos de torres, variando alturas y capacidades de carga.El diseño SuperTitan KD cumple con el estándarANSI-TIA-222 F & G.Especificaciones:
Tipo: Autosoportada.
Altura Total: 42.672m (140').
Línea: S-310
Diseñado para cumplir con el estándar TIA/EIA-222.
Galvanizado por inmersión en caliente.
Secciones incluidas 3 a 16.
Altura de cada sección: 10' (3m).
Capacidad de carga
Velocidad de viento
Condiciones de carga.
90 mph(144.8km/hr)
105 mph(168.9km/hr)
120 mph(193.1km/hr)
Área de antenas permisibles en pies cuadrados (ft²).EIA Rev. Clase 1:0.75" Hielo
14
-
-
Área de antenas permisibles en pies cuadrados (ft²).EIA Rev. Clase 2:0.75" Hielo
6
-
-
Aplicaciones:
Servicios de emergencia (policía, bomberos, etc.).
Sistemas SCADA.
Ideal para estaciones base con mayor carga parámetros.
Torres para instalación de estación base.
Diferenciadores de la Línea SUPER TITAN
Altura máxima de 190 pies.
Nuevo empaque innovador.
Reduce drásticamente los costos de flete.
Plazos de entrega reducidos.
Accesorios complementarios (No Incluidos):
Escalerilla de asenso tipo peldaños:
10 x TRY-ST-STEP10 Peldaños individuales en paquetes de 10 piezas para secciones 3 a 12.
4 x TRY-ST-STEPW Peldaños soldados a barra para secciones 13 a 21.
Sistema de Empaque Optimizado:
Instalación típica de Torre:
Instalación en condiciones de Nieve:
