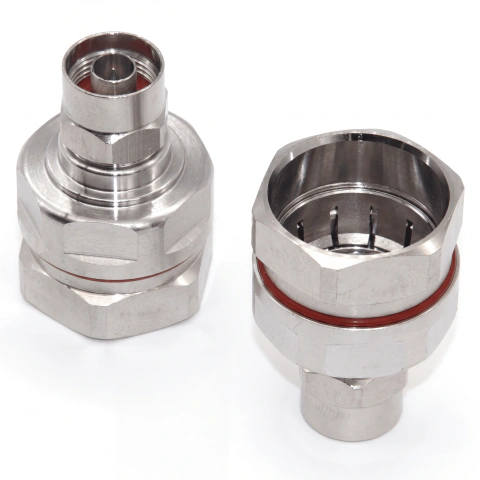

EPCOM Conector N-Macho / 50 Ω / DC~3 GHz / PIM3 ≤ -155 dBc / IP67 / Cable 7/8" / Chapado Tri-Alloy / PTFE MOD: EP-CNM78-550
Syscom modelo: EP-CNM78-550
El conector N-Macho EP-CNM78-550 está diseñado para terminación en cable coaxial de 7/8", ofreciendo un rendimiento eléctrico de precisión en aplicaciones de RF de hasta 3 GHz. Fabricado con aleación de latón de alta calidad, incorpora un contacto interno chapado en plata y un cuerpo con chapado Tri-Alloy (Trimetal) que garantiza una excepcional resistencia a la corrosión y un rendimiento de intermodulación pasiva (PIM3) de ≤ -155 dBc, ideal para entornos exigentes de telecomunicaciones e infraestructura inalámbrica. Su diseño recto conforme al estándar CHTAY-50-22 asegura una impedancia constante de 50 Ω con una pérdida de inserción inferior a 0.05 dB y una ROE máxima de 1.08, preservando la integridad de la señal en todo el rango operativo. El aislante de PTFE (Teflón) proporciona una rigidez dieléctrica superior a 2500 V y una resistencia de aislamiento mayor a 5000 MΩ, garantizando un desempeño confiable en condiciones adversas. Con certificación IP67 de resistencia al agua y cumplimiento RoHS, este conector opera en un rango de temperatura de -40 a +85 °C con humedad relativa de 5 a 95%, convirtiéndolo en una solución robusta para instalaciones en exteriores, sitios celulares, sistemas DAS y aplicaciones de broadcast profesional.
Características Generales
- Interfaz: N-Macho (N-Male)
- Tipo de conexión: Recto (Straight)
- Cable compatible: 7/8"
- Normativa: De acuerdo con CHTAY-50-22
- Impedancia: 50 Ω
- Rango de frecuencia: DC ~ 3 GHz
- ROE (VSWR): ≤ 1.08
- Pérdida de inserción: ≤ 0.05 dB
